DONETAES4

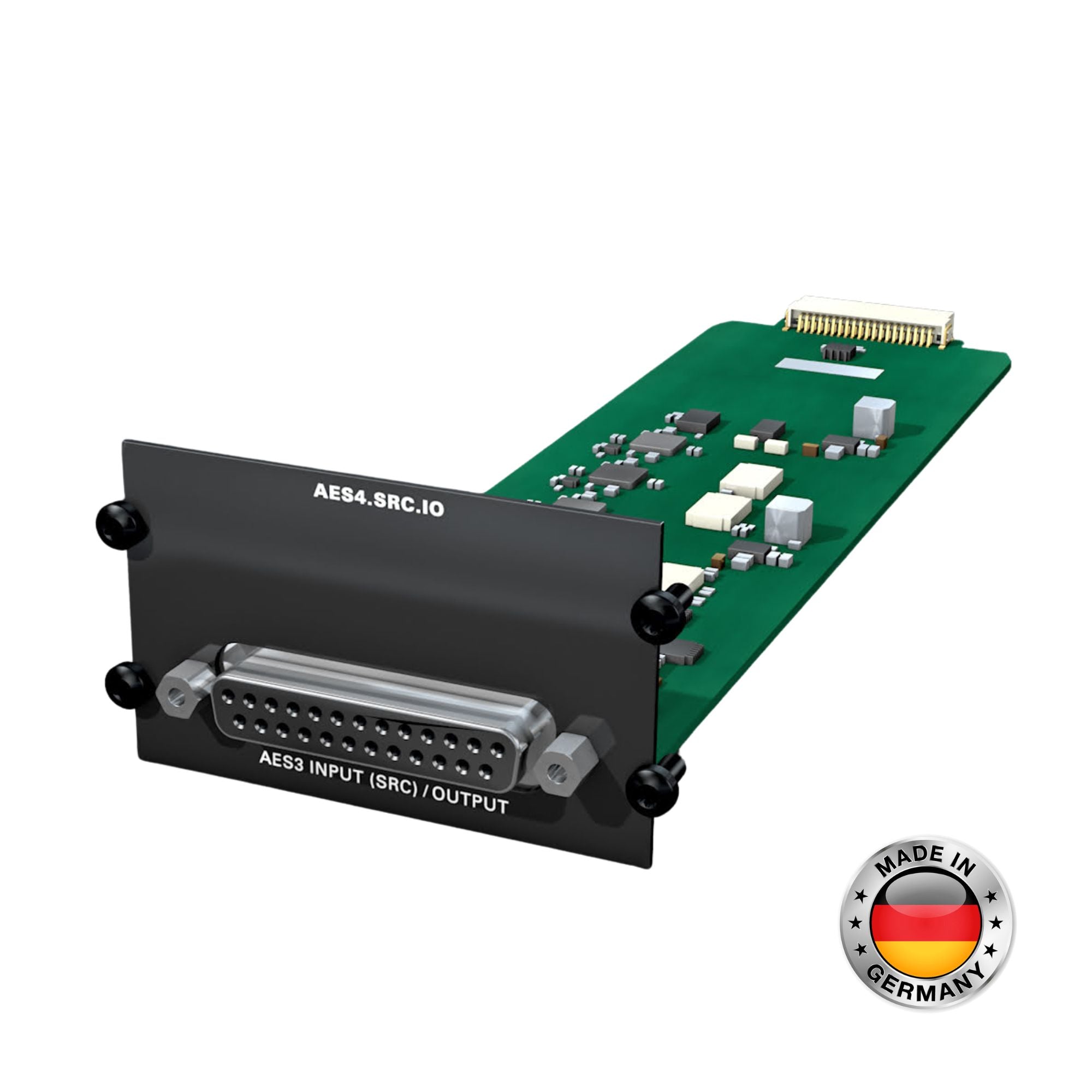

DirectOut Módulo Convertidor AES4.SRC.IO
Módulo AES3 | Slot C | 4 puertos AES3 | 8ch I/O | SRC conmutable | DSUB-25 (AES59) | 44,1–192 kHz | PRODIGY/MAVEN
Complementa tu Compra
Módulo conversor AES3 digital DirectOut AES4.SRC.IO para slots C de los chasis PRODIGY.MC, PRODIGY.MP y MAVEN.A. Ofrece 4 puertos AES3 con 8 canales de entrada y 8 de salida vía conector DSUB-25 (AES59), con conversor de frecuencia de muestreo (SRC) conmutable en las entradas para conectar señales que no estén sincronizadas con el reloj del sistema.
Ideal para: Ingenieros y productores que necesitan integrar fuentes AES3 externas — procesadores de efectos, interfaces, sistemas de broadcast — en sus chasis PRODIGY o MAVEN cuando esas fuentes operan a una frecuencia de muestreo distinta al sistema. El SRC conmutable elimina la necesidad de sincronizar todas las fuentes al mismo reloj.
Características técnicas:
- Tipo: Módulo conversor AES3 digital, slot C.
- Modelo: AES4.SRC.IO.
- Entradas AES3: 4 puertos (8 canales).
- Salidas AES3: 4 puertos (8 canales).
- SRC en entradas: Conmutable — activado para conectar señales fuera de sync con el reloj del sistema; desactivado para usar la entrada AES3 como fuente de reloj del dispositivo.
- Conector: DSUB-25, pinout AES59 (estándar Tascam).
- Frecuencias de muestreo soportadas: 44,1 kHz a 192 kHz.
- Slot de montaje: C (módulo conversor).
- Compatible: PRODIGY.MC (hasta 8 slots C), PRODIGY.MP (hasta 4 slots C), MAVEN.A (hasta 2 slots C).
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Peso neto estimado: Aprox. 0,2 kg.
- Peso bruto (con embalaje): Aprox. 0,3 kg.
Conexión y uso: Instala el AES4.SRC.IO en cualquier slot C disponible del chasis PRODIGY o MAVEN. Conecta las fuentes y destinos AES3 con cable DSUB-25 (pinout AES59/Tascam) o mediante la caja de distribución breakout de DirectOut (1U 19"). Activa el SRC en las entradas que no estén sincronizadas al reloj del sistema; desáctivalo en las entradas que usarás como referencia de reloj.
¿Cuál es la diferencia entre AES4.IO y AES4.SRC.IO?
Ambos ofrecen 4 puertos AES3 I/O (8 canales entrada + 8 canales salida). La diferencia es el SRC: el AES4.SRC.IO incluye conversor de frecuencia de muestreo conmutable en cada entrada, lo que permite conectar fuentes que operen a una frecuencia de muestreo distinta al reloj del sistema. El AES4.IO no incluye SRC, por lo que todas las fuentes AES3 deben estar sincronizadas al reloj del sistema o usarse ellas mismas como fuente de reloj.
¿Cuántos módulos AES4.SRC.IO puedo instalar en un chasis?
Depende del chasis: PRODIGY.MC tiene 8 slots C (hasta 8 módulos → 64 entradas y 64 salidas AES3), PRODIGY.MP tiene 4 slots C (hasta 4 módulos → 32 I/O AES3), y MAVEN.A tiene 2 slots C (hasta 2 módulos → 16 I/O AES3).
¿Puedo combinar AES4.SRC.IO con módulos analógicos en el mismo chasis?
Sí. Los slots C son intercambiables entre todos los tipos de módulos conversores de DirectOut (analógicos AN8.IO, MIC8.HD.IO, MIC8.LINE.IO y digitales AES4.IO, AES4.SRC.IO). Puedes mezclar libremente módulos AES3 con módulos analógicos en el mismo chasis según las necesidades del proyecto.
Otras opciones a considerar:
- Si necesitas 128 canales de red de audio dual en un slot A → revisa el DirectOut DANTE.SG.SRC.IO.
