DirectOut BREAKOUT.AES Caja de Distribución AES3 1U 16 Canales DSUB-25
No se pudo cargar la disponibilidad para recoger

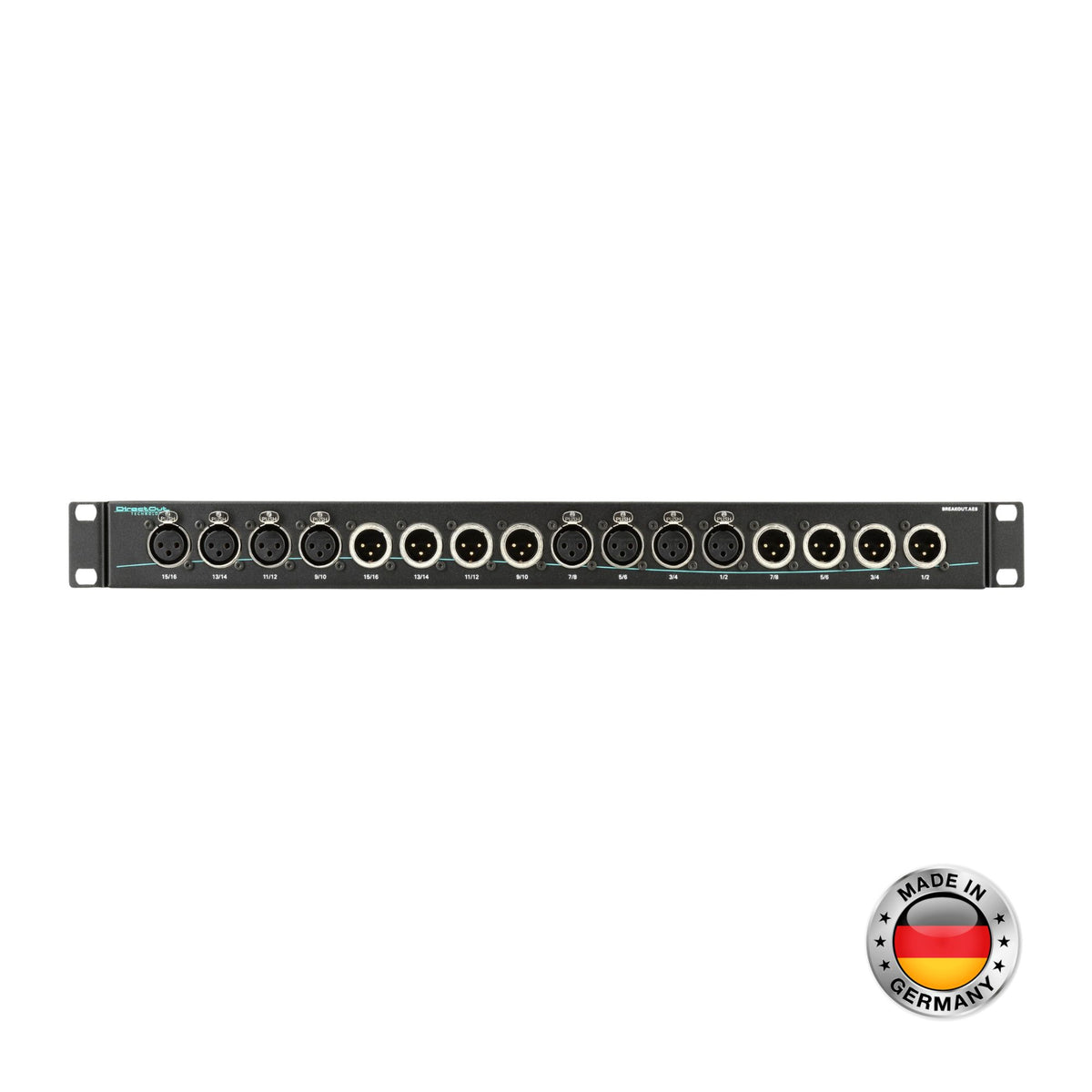

El DSUB-25 es eficiente adentro del rack y un problema afuera: nadie patchea un show con un conector de 25 pines. La BREAKOUT.AES resuelve ese último metro. Toma los dos DSUB-25 de tu módulo AES4.IO o AES4.SRC.IO y los abre a 16 conectores XLR en 1U de rack — 8 hembra de entrada y 8 macho de salida — con la impedancia de 110 Ω que exige AES3. Es completamente pasiva: no se alimenta, no se configura y no se cae.
Ideal para: Racks de broadcast, giras y salas de control donde las señales AES3 de un chasis PRODIGY, MAVEN o ANDIAMO tienen que quedar accesibles en XLR para patchear rápido. También para instalaciones fijas donde el técnico que va a operar el sistema no es el que lo armó.
Características técnicas:
- Tipo: Caja de distribución AES3 pasiva, sin alimentación.
- Modelo: BREAKOUT.AES.
- Capacidad: 8 puertos AES3 — 16 canales de audio.
- Entradas: 8 × XLR hembra, 110 Ω.
- Salidas: 8 × XLR macho, 110 Ω.

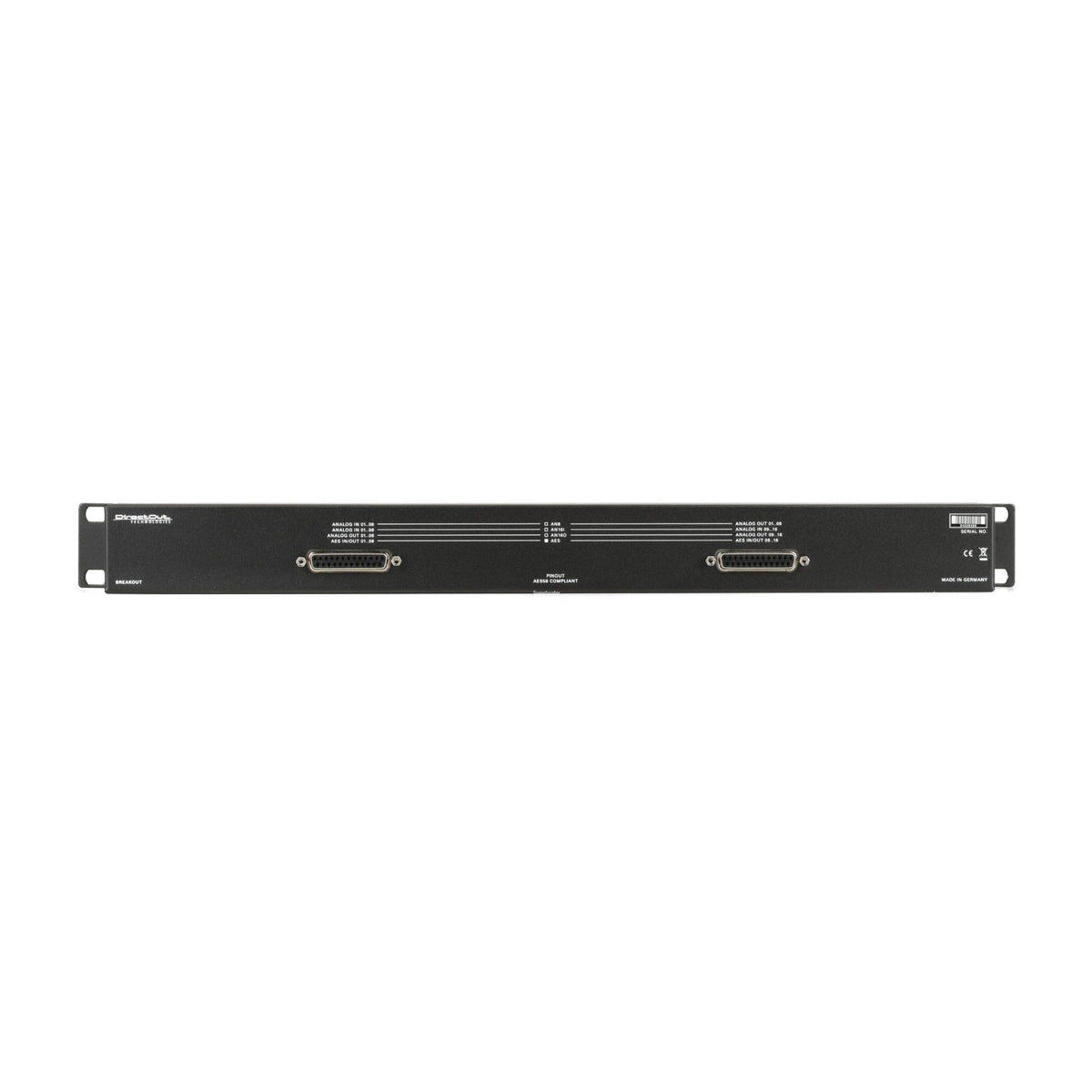

- Conexión al equipo: 2 × DSUB-25 con asignación de pines AES59 digital (formato Tascam).
- Nivel de señal AES3: 110 Ω, 2 – 7 Vp-p.
- Formato: Rack de 19″, 1U.
- Dimensiones: 483 × 44,5 × 65 mm (ancho × alto × profundidad).
- Montaje alternativo: Escuadras que permiten fijarla a la parte trasera de un ANDIAMO o un PRODIGY.
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Peso neto: Aprox. 1 kg (dato oficial del fabricante).
- Peso bruto (con embalaje): Aprox. 1,2 kg.
Compatibilidad: Pensada para los módulos digitales AES4.IO y AES4.SRC.IO de los chasis PRODIGY.MC, PRODIGY.MP y MAVEN.A, y para los ANDIAMO con puertos AES. No es compatible con módulos analógicos — para AN8.IO o MIC8 corresponde la BREAKOUT.AN8. La caja se entrega con su manual, sin cable: necesitas por separado un DSUB-25 digital cruzado de 110 Ω, como el DSUB25.AES100 de 1 m.
¿Viene con el cable DSUB-25?
No. La caja viene sola con su manual. El cable va aparte y tiene que ser digital: cruzado y de 110 Ω, como el DSUB25.AES100 de DirectOut. Presúpuestalo desde el principio, porque sin él la caja no hace nada.
¿Puedo usar un cable DSUB-25 analógico que ya tengo?
No sirve, y conviene saber por qué antes de perder una tarde. El cable analógico está cableado pin a pin; el DSUB-25 digital lleva entradas y salidas en el mismo conector, así que un cable pin a pin deja salida contra salida. Además el analógico no tiene impedancia controlada, y AES3 exige 110 Ω. El resultado no es audio degradado: es audio ausente.
¿Por qué tiene 16 XLR si son 8 puertos?
Porque cada puerto AES3 existe en los dos sentidos: 8 XLR hembra para las entradas y 8 XLR macho para las salidas, 16 conectores en total. Y como cada línea AES3 transporta dos canales de audio, los 8 puertos equivalen a 16 canales.
¿Necesita alimentación eléctrica o configuración?
Ninguna de las dos. Las señales pasan de forma pasiva entre el panel frontal y el trasero. No hay fuente, no hay firmware y no hay nada que se pueda desconfigurar en medio de un show — que en un rack de gira es exactamente la virtud que se busca.
¿Se puede montar fuera de un rack?
Sí. Además del montaje estándar en 19″, sus escuadras permiten fijarla en la parte trasera de un ANDIAMO o un PRODIGY. Con 65 mm de profundidad ocupa poco fondo, útil en racks de gira ajustados.
Otras opciones a considerar:
- Si tus señales son analógicas y no AES3 → revisa la DirectOut BREAKOUT.AN8.
- Necesitas además el cable digital de 110 Ω → revisa el DirectOut DSUB25.AES100 de 1 m.
- Si aún no tienes el módulo AES3 en el chasis → revisa el DirectOut AES4.SRC.IO.
Asesoría Promusic: Distribuidor oficial DirectOut en Chile. Te armamos la lista completa — módulo, caja y cable correcto — para que el rack llegue completo a la primera. Te invitamos a vivir la experiencia Promusic visitando nuestra tienda y showrooms, donde podrás conocer de cerca todo nuestro catálogo y recibir asesoría personalizada de nuestro equipo.
