DirectOut BREAKOUT.AN8 Caja de Distribución Analógica 1U 8 Entradas y
No se pudo cargar la disponibilidad para recoger

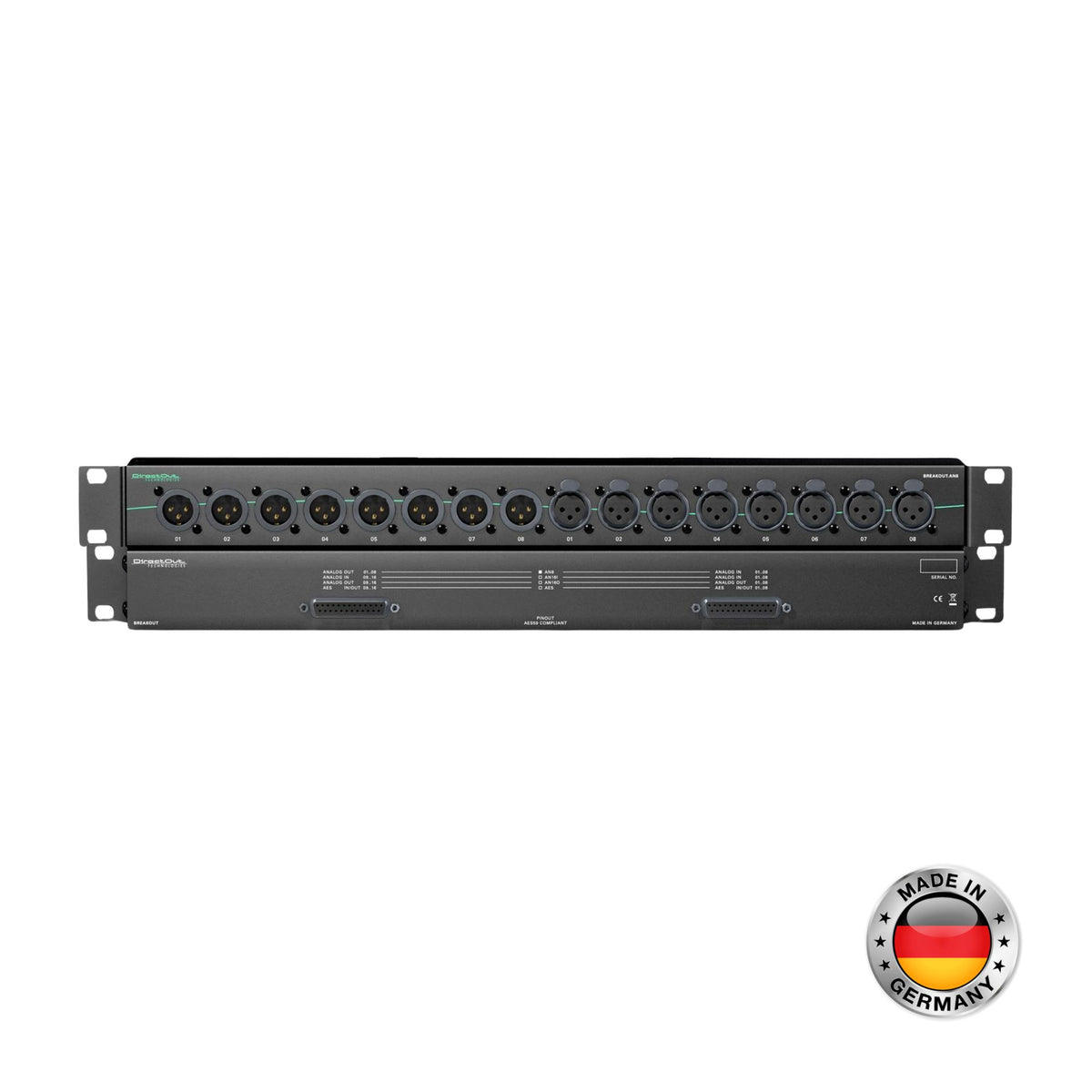

Un módulo AN8.IO entrega ocho entradas y ocho salidas analógicas por dos conectores DSUB-25, y ahí termina su trabajo. La BREAKOUT.AN8 hace el resto: abre esos dos conectores a 16 XLR en 1U de rack — 8 hembra para las entradas, 8 macho para las salidas — y deja el sistema listo para patchear con el cableado que ya tiene cualquier sala. Pasiva, sin fuente y sin nada que configurar.
Ideal para: Racks de gira, broadcast e instalaciones fijas donde las líneas analógicas de un chasis PRODIGY, MAVEN o ANDIAMO tienen que quedar accesibles en XLR: retornos a la consola de sala, envíos a etapas, grabadores y equipos de terceros.
Características técnicas:
- Tipo: Caja de distribución analógica pasiva, sin alimentación.
- Modelo: BREAKOUT.AN8.
- Capacidad: 8 canales de entrada y 8 canales de salida, balanceados.
- Entradas: 8 × XLR hembra.
- Salidas: 8 × XLR macho.
- Conexión al equipo: 2 × DSUB-25 con asignación de pines AES59 analógica (formato Tascam), uno para entradas y otro para salidas.
- Formato: Rack de 19″, 1U.
- Dimensiones: 483 × 44,5 × 65 mm (ancho × alto × profundidad).
- Montaje alternativo: Escuadras para fijarla a la parte trasera de un ANDIAMO o un PRODIGY.
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Peso neto: Aprox. 1 kg (dato oficial del fabricante).
- Peso bruto (con embalaje): Aprox. 1,2 kg.
Compatibilidad: Diseñada para el módulo AN8.IO — dos DSUB-25 contra dos DSUB-25, correspondencia exacta — y utilizable también con el MIC8, que al ser solo entradas ocupa un único conector. Sirve igualmente con las líneas analógicas de los chasis PRODIGY.MC, PRODIGY.MP, MAVEN.A y ANDIAMO. No sirve para señales AES3: para los módulos digitales corresponde la BREAKOUT.AES. Se entrega con su manual, sin cable: necesitas por separado un DSUB-25 analógico pin a pin, como el DSUB25.AN100 de 1 m.
¿Viene con el cable DSUB-25?
No. La caja viene sola con su manual. Necesitas un cable DSUB-25 analógico cableado pin a pin, macho a macho, como el DSUB25.AN100 de DirectOut. Si vas a conectar entradas y salidas, son dos cables.
¿Sirve para señales AES3 digitales?
No. La asignación de pines AES59 analógica y la digital son distintas, y AES3 además exige 110 Ω de impedancia controlada. Para señales digitales corresponde la BREAKOUT.AES con su cable cruzado de 110 Ω.
¿Puedo usarla con un módulo MIC8?
Sí. El MIC8 tiene un solo DSUB-25 de entradas, así que aprovecha la mitad de la caja — los 8 XLR hembra. Si necesitas 16 entradas de micrófono en XLR, la variante BREAKOUT.AN16I está pensada exactamente para eso.
¿Agrega ruido o colorea la señal?
No hay electrónica activa en el camino: las señales pasan de forma pasiva del panel trasero al frontal, balanceadas de punta a punta. No hay conversión, ni amplificación, ni fuente que aporte ruido.
Otras opciones a considerar:
- Si tus señales son AES3 digitales → revisa la DirectOut BREAKOUT.AES.
- Necesitas además el cable analógico pin a pin → revisa el DirectOut DSUB25.AN100 de 1 m.
- Si aún no tienes el módulo analógico en el chasis → revisa el DirectOut AN8.IO.
Asesoría Promusic: Distribuidor oficial DirectOut en Chile. Te armamos la lista completa — módulo, caja y cable correcto — para que el rack llegue completo a la primera. Te invitamos a vivir la experiencia Promusic visitando nuestra tienda y showrooms, donde podrás conocer de cerca todo nuestro catálogo y recibir asesoría personalizada de nuestro equipo.
