ANDIAMO24

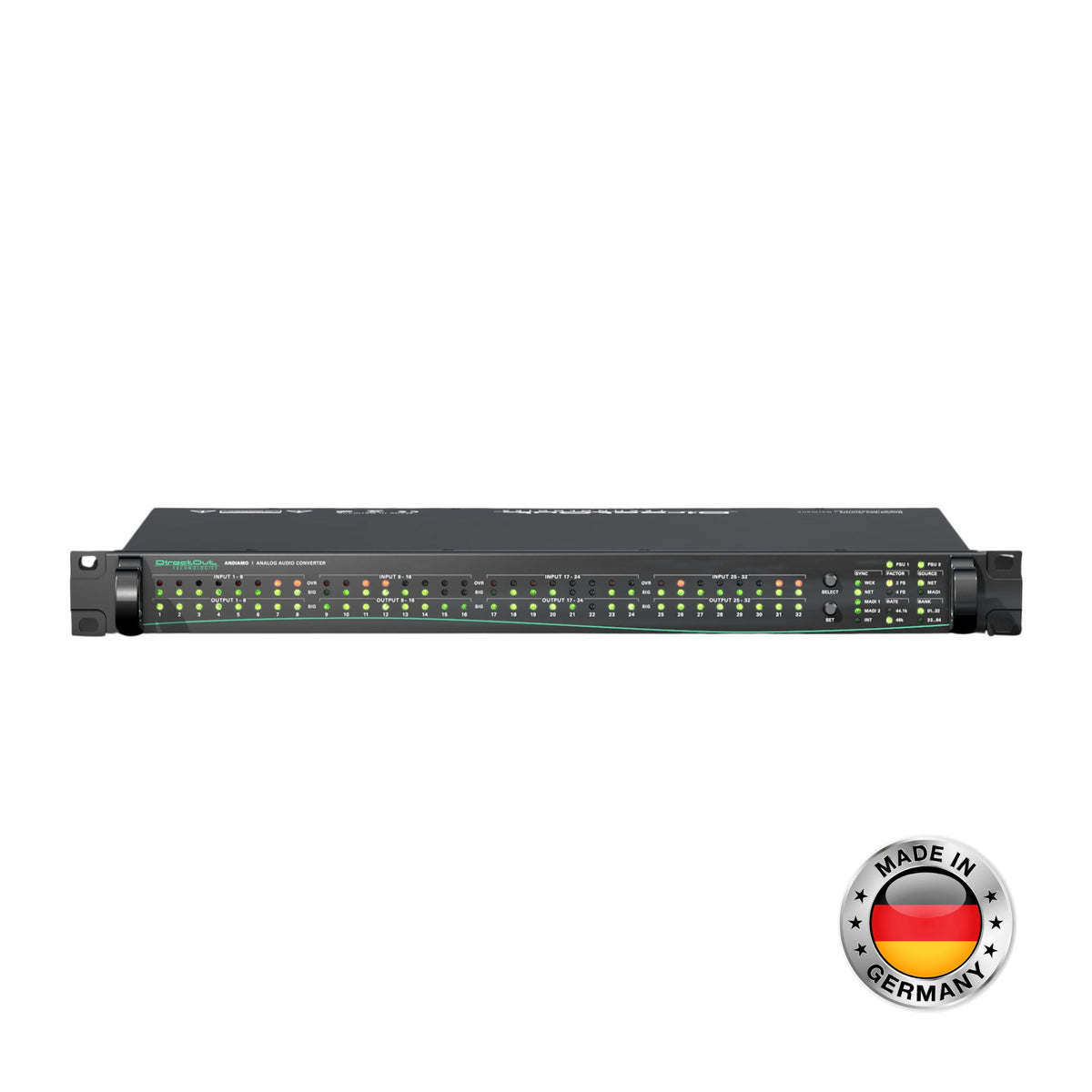

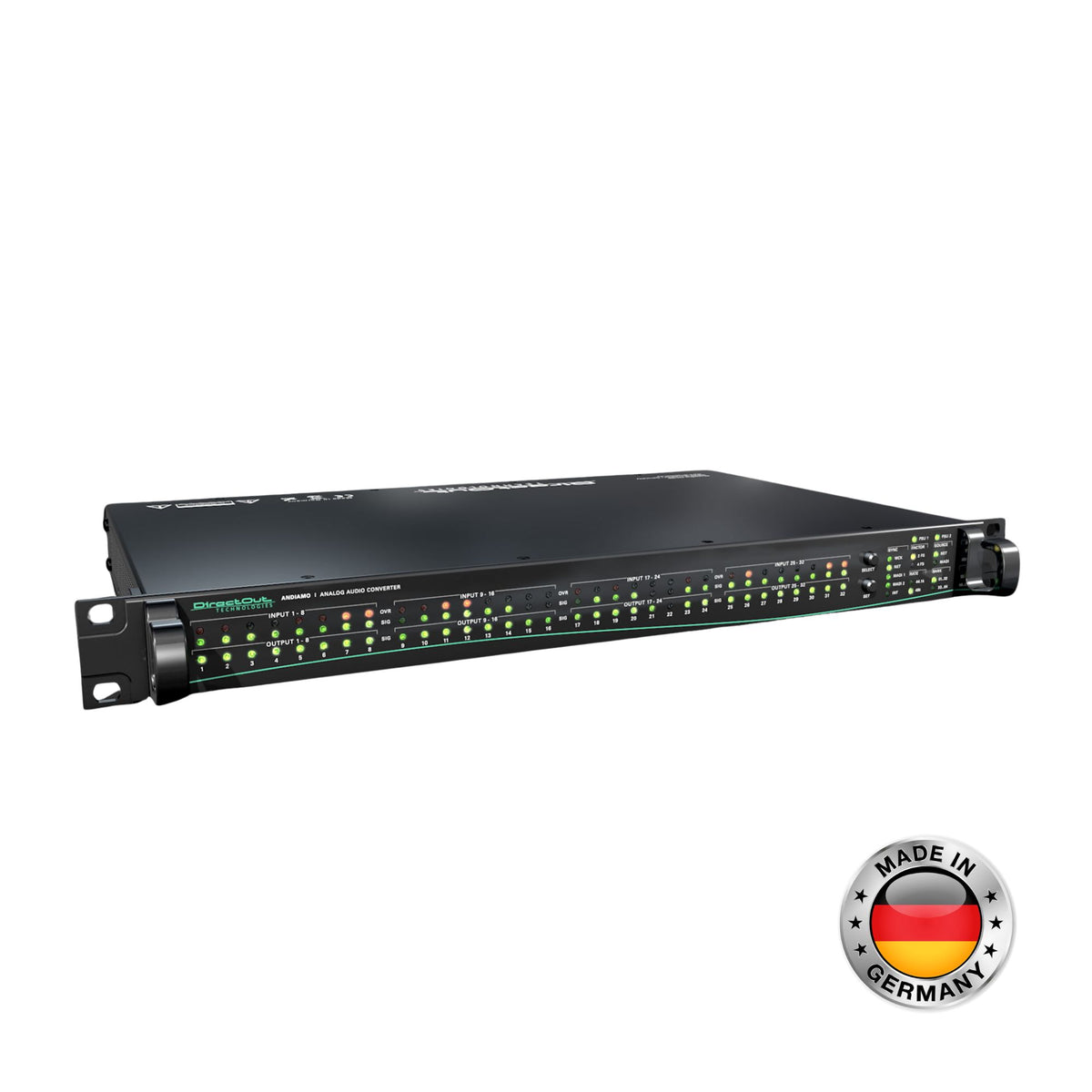

DirectOut ANDIAMO (+24dBu) 32ch analógico a MADI (2x SFP) con EARS y Summing
1U Rack | 32ch analógico I/O | 2 SFP MADI | Summing | EARS™ | XTB slot | Essential
Complementa tu Compra
Conversor AD/DA analógico-MADI DirectOut ANDIAMO en versión +24 dBu, diseñado para broadcast, instalación y live sound de alto nivel. Convierte simultáneamente 32 canales analógicos de alta calidad a MADI y viceversa en un chasis 1U compacto, compartiendo la misma calidad sonótica de la serie PRODIGY. Incluye EARS™, matriz de sumado y un slot XTB para añadir una segunda red de audio IP (Dante, RAVENNA, AVB/MILAN o SoundGrid) como expansión opcional.
Ideal para: Ingenieros de broadcast, live sound e instalación que operan con fuentes analógicas de nivel alto (+24 dBu) — amplificadores de distribución, matrices de instalación profesional, consolas de instalación broadcast — y necesitan conversión a MADI confiable en 1U con capacidad de añadir una segunda red de audio mediante una Extension Board sin cambiar de chasis.
Características técnicas:
- Tipo: Conversor AD/DA analógico-MADI, 1U de rack.
- Modelo: ANDIAMO (+24 dBu).
- Entradas analógicas: 16 canales vía 4 × DSUB-25 (pinout Tascam), nivel máximo de entrada +24 dBu.
- Salidas analógicas: 16 canales vía 4 × DSUB-25 (pinout Tascam), nivel máximo de salida +24 dBu.
- MADI I/O: 2 × jaula SFP MADI, 64 canales por puerto a 48 kHz.
- Canales MADI totales: 128 (64 entrada + 64 salida).
- Rango dinámico AD/DA: > 114 dB.
- Matriz de sumado: Integrada — enrutamiento flexible entre entradas y salidas.
- Word Clock I/O: Conector BNC.
- Slot XTB: 1 ranura para Extension Board — acepta módulos Dante (64ch), RAVENNA/AES67/ST2110 (128ch), AVB/MILAN (128ch) o SoundGrid (128ch) como expansión opcional (adquirir por separado).
- Canal total con XTB: Hasta 288 entradas/salidas con Extension Board instalada.
- Redundancia: EARS™ (Enhanced Automatic Redundancy Switching).
- Control: Software globcon (Mac/PC/Linux), interfaz browser GUI, puerto Ethernet dedicado en panel trasero.
- Compatibilidad: JT-NM Tested — alineado con estándares SMPTE ST2110-30/31.
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Formato: 1U de rack.
- Peso neto estimado: Aprox. 2,5 kg.
- Peso bruto (con embalaje): Aprox. 3 kg.
Conexión y uso: Conecta las fuentes analógicas vía DSUB-25 (pinout Tascam) a las entradas del ANDIAMO. Conecta los puertos SFP MADI a consolas, chasis PRODIGY/MAVEN u otros destinos MADI. Instala una Extension Board en el slot XTB para agregar una red de audio IP sin cambiar el chasis. Gestiona la configuración y el enrutamiento matricial desde globcon o la interfaz web.
¿Cuál es la diferencia entre ANDIAMO +24, +18 y +15 dBu?
La única diferencia entre los tres modelos es el nivel máximo de señal analógica de entrada y salida. El ANDIAMO +24 dBu es para fuentes de nivel alto como amplificadores de distribución broadcast y matrices de instalación. El +18 dBu corresponde al nivel estándar de equipos de audio profesional (consolas, procesadores de rack). El +15 dBu es compatible con interfaces de audio de estudio y equipos de menor nivel de salida. Canales, calidad de conversor, conectividad MADI y funciones EARS™, sumado y XTB son idénticos en los tres modelos.
¿Qué es el slot XTB y cuáles Extension Boards son compatibles?
El slot XTB (Extension Board) es una ranura interna del ANDIAMO que acepta una tarjeta de expansión de red de audio IP: Dante XTB (64ch, conector RJ45), RAVENNA/AES67/ST2110 XTB (128ch, RJ45), AVB/MILAN XTB (128ch, RJ45) o SoundGrid XTB (128ch, RJ45). La Extension Board se instala dentro del chasis y conecta a los puertos RJ45 del panel trasero. Una vez instalada, el ANDIAMO puede enrutar simultáneamente entre sus canales analógicos, los puertos MADI y la red de audio IP seleccionada. Solo se puede instalar una Extension Board a la vez.
¿El ANDIAMO es compatible con el ecosistema PRODIGY/MAVEN?
Sí. El ANDIAMO se conecta directamente vía MADI a los slots B (BNC.IO, SC.IO, SFP.IO) o a los slots A (MADI2.SRC.IO, MADI4.IO/SRC) de los chasis PRODIGY y MAVEN. Esto permite usar el ANDIAMO como interfaz de conversión analógica que alimenta un núcleo de enrutamiento PRODIGY/MAVEN, o como punto de I/O remoto en una instalación mayor gestionada desde globcon.
Otras opciones a considerar:
- Si necesitas nivel de entrada +18 dBu (estándar pro) → revisa el DirectOut ANDIAMO +18 dBu.
- Si necesitas nivel de entrada +15 dBu (interfaces de estudio) → revisa el DirectOut ANDIAMO +15 dBu.
- Si quieres ANDIAMO +24 dBu con Dante pre-instalado → revisa el DirectOut ANDIAMO Dante +24 dBu.
- Si quieres ANDIAMO +24 dBu con RAVENNA pre-instalado → revisa el DirectOut ANDIAMO RAVENNA +24 dBu.
