DirectOut DSUB25.AN100 Cable Analógico DSUB-25 AES59 8 Canales 1M
No se pudo cargar la disponibilidad para recoger

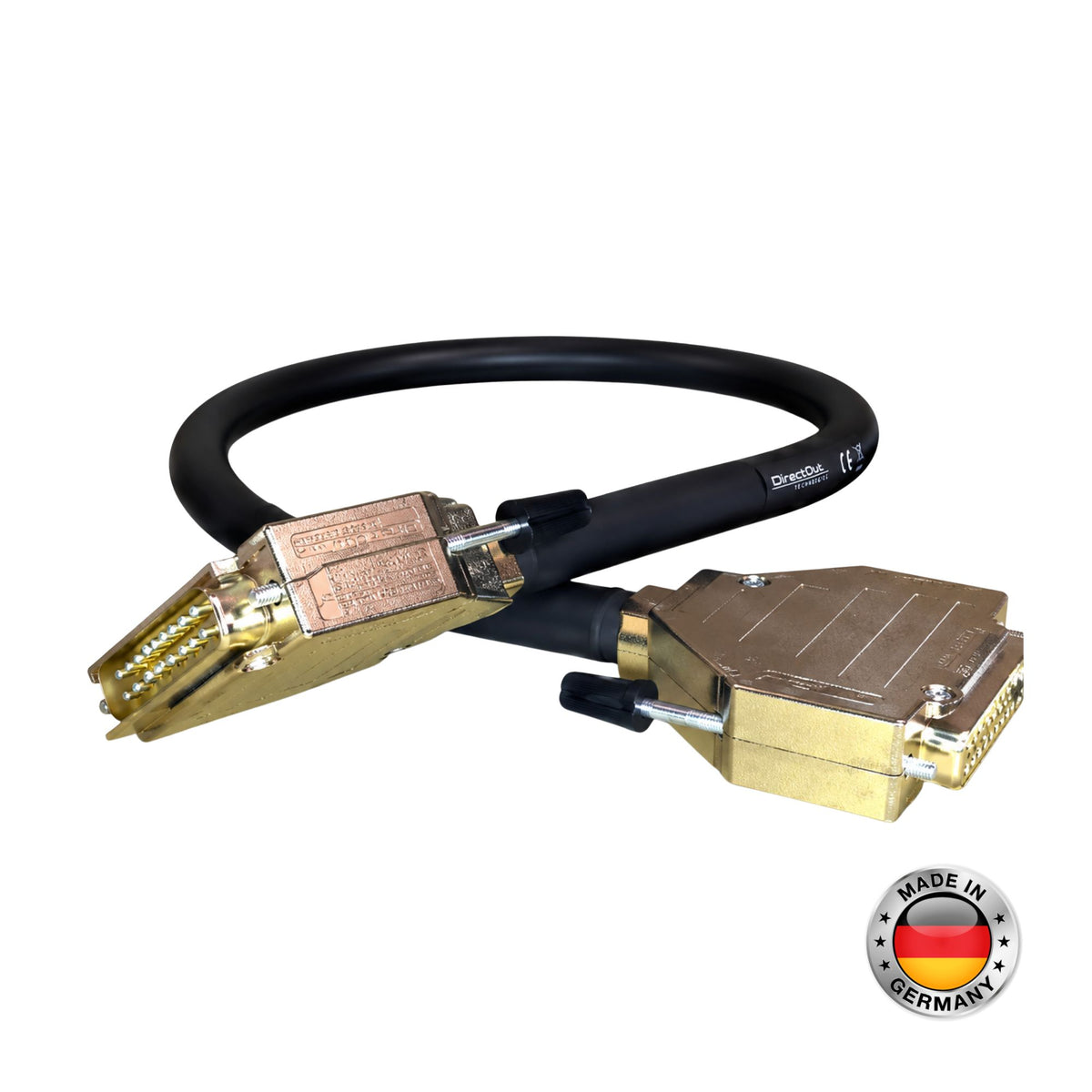

Este es el cable que une un módulo AN8.IO o un ANDIAMO con su caja de distribución BREAKOUT: 8 canales analógicos balanceados por un solo DSUB-25 de un metro, fabricado por Cordial para DirectOut. Va cableado pin a pin, con asignación de pines AES59 analógica — el estándar que casi todo el mundo llama "formato Tascam" — y usa par trenzado apantallado en todo el recorrido.
Ideal para: Cerrar la conexión dentro del rack entre los DSUB-25 analógicos de un chasis PRODIGY, MAVEN o ANDIAMO y su caja BREAKOUT. Al ser de un metro está pensado para el salto corto entre equipos montados en el mismo rack, no para tendidos de sala.
Características técnicas:
- Tipo: Cable de patch analógico multicanal.
- Modelo: DSUB25.AN100.
- Conectores: DSUB-25 macho en ambos extremos.
- Asignación de pines: AES59 analógica (formato Tascam).
- Cableado interno: Pin a pin (uno a uno), sin cruce.
- Canales: 8 canales de audio balanceados en un mismo sentido.
- Construcción: Par trenzado apantallado, fabricado por Cordial para DirectOut.
- Largo: 1 m.
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Peso bruto (con embalaje): Aprox. 0,3 kg.
Compatibilidad: Conecta los DSUB-25 analógicos del módulo AN8.IO, del MIC8 y de los equipos de las series PRODIGY y ANDIAMO con las cajas BREAKOUT.AN8, BREAKOUT.AN16I y BREAKOUT.AN16O. No sirve para señales AES3: para eso existe la versión digital DSUB25.AES100, cruzada y de 110 Ω. DirectOut ofrece este mismo cable en dos largos: 0,5 m (DSUB25.AN50) y 1 m (DSUB25.AN100).
¿Puedo usarlo para señales AES3 digitales?
No, y vale la pena entender por qué antes de intentarlo. Un DSUB-25 digital lleva entradas y salidas en el mismo conector, así que un cable pin a pin como este deja salida contra salida: no hay camino de señal. Además AES3 exige cable de 110 Ω de impedancia controlada, que este no declara. El cable correcto para digital es el DSUB25.AES100.
¿Cuántos cables necesito para un AN8.IO completo?
Dos. El módulo AN8.IO tiene un DSUB-25 para las 8 entradas y otro para las 8 salidas, y cada cable lleva 8 canales en un solo sentido. Si solo vas a usar una dirección — por ejemplo un MIC8, que es solo entradas — basta con uno.
¿"Formato Tascam" y AES59 son lo mismo?
Sí. AES59 es la norma que estandarizó la asignación de pines que Tascam popularizó en sus grabadores, y por eso en la jerga se sigue diciendo "Tascam". Ojo con un detalle: la norma tiene dos variantes, analógica y digital, y no comparten la función de cada pin. Este cable es el de la variante analógica.
¿Sirve un cable DSUB-25 genérico de otra marca?
Puede servir si cumple tres condiciones: asignación de pines AES59 analógica, cableado pin a pin y conectores macho en ambos extremos. El problema es que en el mercado circulan cables con otros pinouts y con un extremo hembra, y a simple vista son idénticos. Si el rack es de trabajo, la trazabilidad del cable del propio fabricante ahorra el diagnóstico.
Otras opciones a considerar:
- Si tus señales son AES3 digitales → revisa el DirectOut DSUB25.AES100.
- Si aún te falta la caja de distribución a XLR → revisa la DirectOut BREAKOUT.AN8.
- Si necesitas un largo mayor para un tendido de sala → revisa el Cordial CFD5DDA de 5 m.
Asesoría Promusic: Distribuidor oficial DirectOut en Chile. Si no tienes claro cuántos cables lleva tu configuración ni de qué tipo, escríbenos con el detalle del rack y lo revisamos contigo. Te invitamos a vivir la experiencia Promusic visitando nuestra tienda y showrooms, donde podrás conocer de cerca todo nuestro catálogo y recibir asesoría personalizada de nuestro equipo.
