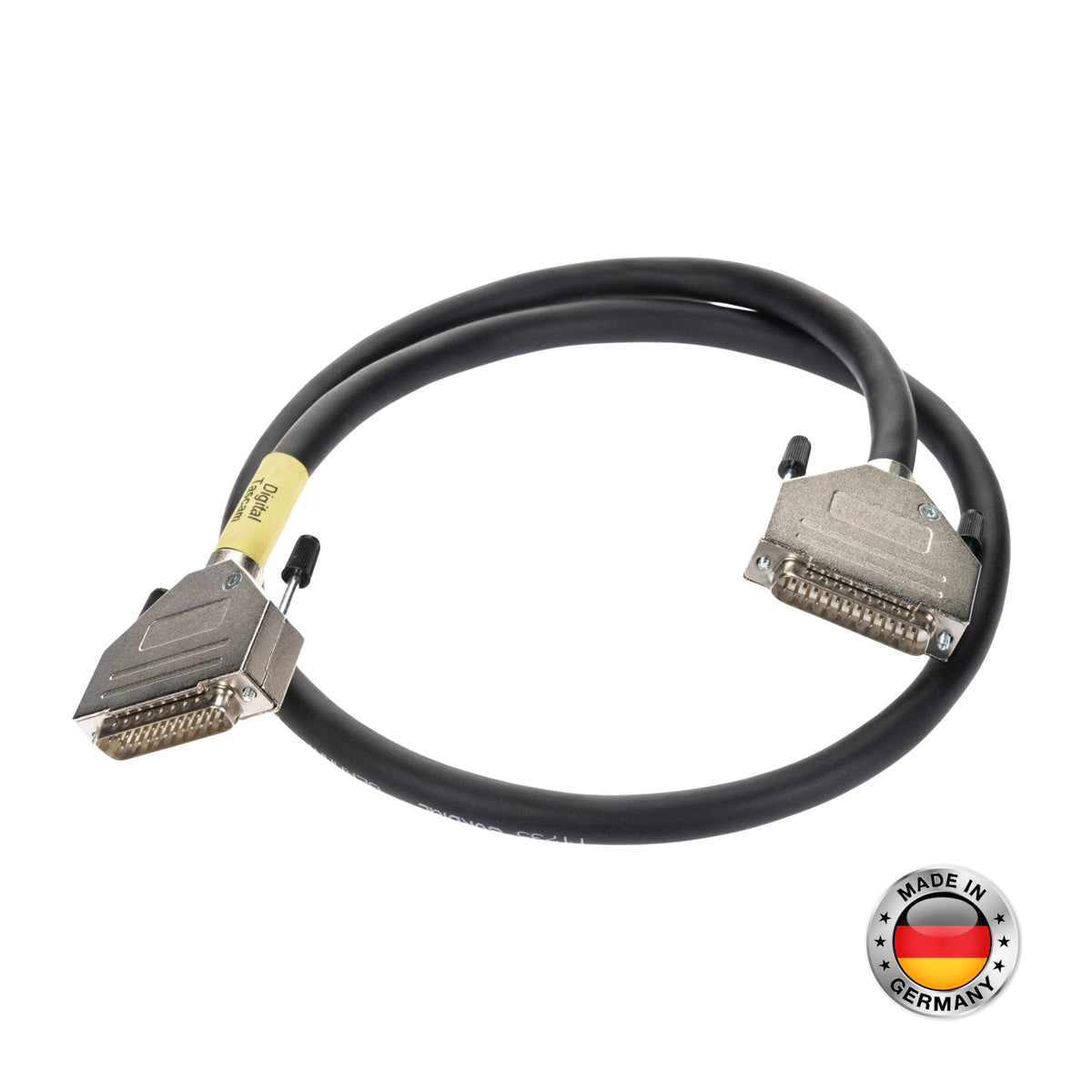

DirectOut DSUB25.AES100 Cable Digital AES/EBU DSUB-25 AES59 110 Ω 1 m
No se pudo cargar la disponibilidad para recoger
El gemelo digital del cable analógico DSUB-25, y no son intercambiables. Este une un módulo AES4.IO o AES4.SRC.IO con su caja BREAKOUT.AES, y tiene dos cosas que el analógico no: va cruzado — porque el DSUB-25 digital lleva entradas y salidas en el mismo conector — y usa par trenzado apantallado de 110 Ω, la impedancia que AES3 exige para que la señal llegue sin reflexiones ni jitter. Fabricado por Cordial para DirectOut.
Ideal para: Cerrar la conexión dentro del rack entre los DSUB-25 digitales de un chasis PRODIGY, MAVEN o ANDIAMO y su caja BREAKOUT.AES o AESid. Un metro: pensado para el salto corto entre equipos del mismo rack.
Características técnicas:
- Tipo: Cable de patch digital AES3 / AES/EBU multicanal.
- Modelo: DSUB25.AES100.
- Conectores: DSUB-25 macho en ambos extremos.
- Asignación de pines: AES59 digital (formato Tascam).
- Cableado interno: Cruzado — las líneas de salida de un extremo llegan a las de entrada del otro.
- Capacidad: 4 líneas AES3 de entrada y 4 de salida en el mismo conector, es decir 8 canales de audio por sentido.
- Impedancia: 110 Ω, requisito del fabricante para señales digitales.
- Construcción: Par trenzado apantallado, fabricado por Cordial para DirectOut.
- Largo: 1 m.
- Fabricante: DirectOut GmbH, Mittweida, Alemania.
- Peso bruto (con embalaje): Aprox. 0,3 kg.
Compatibilidad: Conecta los DSUB-25 digitales de los módulos AES4.IO y AES4.SRC.IO, y de los equipos PRODIGY y ANDIAMO con puertos AES, hacia las cajas BREAKOUT.AES y BREAKOUT.AESid. No sirve para líneas analógicas: para eso está el DSUB25.AN100, cableado pin a pin. DirectOut lo ofrece en dos largos: 0,5 m (DSUB25.AES50) y 1 m (DSUB25.AES100).
¿Por qué no puedo usar el cable analógico en un puerto AES3?
Por dos razones, y la primera es definitiva. El DSUB-25 digital lleva entradas y salidas en el mismo conector, así que necesita un cable cruzado; con uno pin a pin quedan salida contra salida y entrada contra entrada, y simplemente no hay camino de señal. La segunda: AES3 exige 110 Ω de impedancia controlada, que el cable analógico no declara. No es que el audio suene peor — no llega.
¿Cuántos canales de audio transporta realmente?
Cuatro líneas AES3 en cada sentido, y como cada línea AES3 lleva dos canales de audio, son 8 canales de ida y 8 de vuelta por un solo cable. Es la ventaja del formato digital sobre el analógico, donde un cable equivalente mueve 8 canales en una sola dirección.
¿Cómo distingo un cable del otro si ya los tengo mezclados?
Por fuera son prácticamente iguales, y ahí está el problema. La marca del fabricante en la funda es la referencia: DSUB25.AES para el digital y DSUB25.AN para el analógico. Nuestra recomendación de taller es etiquetarlos con cinta de color apenas salen de la caja — buscar un enlace mudo por un cable equivocado cuesta mucho más que un rollo de cinta.
¿Puedo usarlo entre dos equipos sin caja BREAKOUT?
Sí, siempre que ambos equipos expongan DSUB-25 AES3 con la asignación AES59 digital y conector hembra en el chasis. Es una forma limpia de mover 16 canales entre dos equipos del mismo rack con un solo cable, sin pasar por XLR.
Otras opciones a considerar:
- Si tus señales son analógicas → revisa el DirectOut DSUB25.AN100.
- Si aún te falta la caja de distribución a XLR → revisa la DirectOut BREAKOUT.AES.
- Si aún no tienes el módulo AES3 en el chasis → revisa el DirectOut AES4.SRC.IO.
Asesoría Promusic: Distribuidor oficial DirectOut en Chile. Si no tienes claro cuántos cables lleva tu configuración ni de qué tipo, escríbenos con el detalle del rack y lo revisamos contigo. Te invitamos a vivir la experiencia Promusic visitando nuestra tienda y showrooms, donde podrás conocer de cerca todo nuestro catálogo y recibir asesoría personalizada de nuestro equipo.
