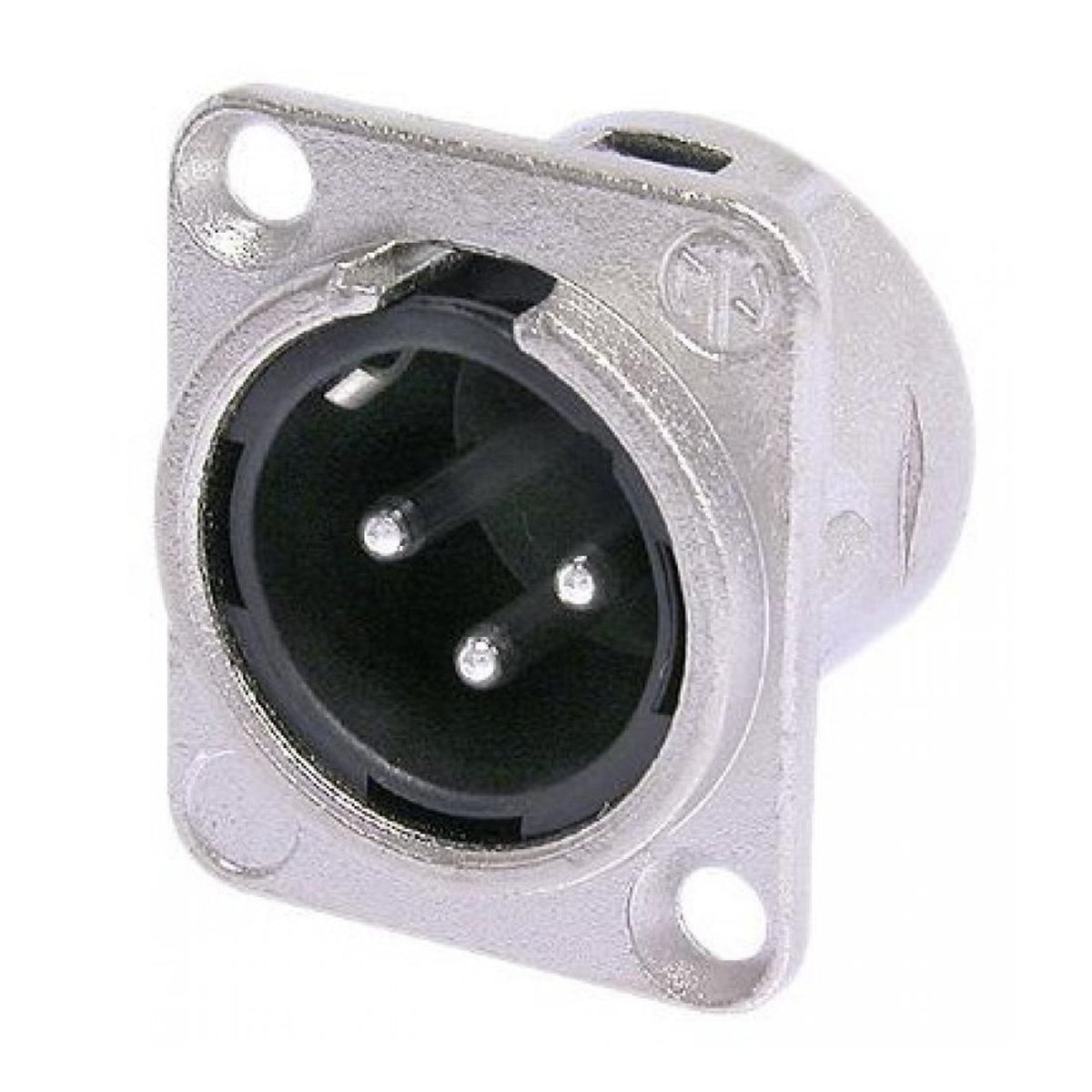

Neutrik NC3MD-L-1 Conector XLR Chasis Macho 3 Pines
Conector de chasis macho XLR | 3 pines | Serie DL Carcasa Níquel | Contactos de oro | Terminales de soldadura
Complementa tu Compra
Neutrik NC3MD-L-1 Conector XLR Chasis Macho 3 Pines
Conector de chasis macho XLR de 3 pines de estándar industrial, diseñado en un chasis metálico unificado para ofrecer una integración limpia y robusta en consolas, racks y paneles de distribución de señal. Su diseño optimizado asegura un blindaje galvánico superior frente a interferencias electromagnéticas y una máxima durabilidad estructural ante el uso diario en escenarios o estudios.
Ideal para: Diseñadores de sistemas de audio, ingenieros de integración, técnicos de escenarios y fabricantes de paneles de parcheo (patchbays) o cajas de escenario (stage boxes) que requieren salidas XLR normalizadas y de alta resistencia.
Características técnicas:
- Tipo de conector: Conector de chasis macho XLR de 3 pines.
- Modelo / Serie: DL Series (NC3MD-L-1).
- Forma del chasis: Carcasa metálica normalizada en formato D de alta resistencia.
- Capacitancia entre contactos: Menor o igual a 7 pF.
- Resistencia de contacto inicial: Menor o igual a 5 mΩ.
- Corriente nominal por contacto: 16 A.
- Tensión nominal de operación: Menor a 50 V AC.
- Resistencia de aislamiento inicial: Mayor a 10 GΩ.
- Terminales de conexión interna: Pines de soldadura directa para un flujo eléctrico impecable.
- Mecanismo de retención integrado: Ranura de enganche de seguridad para un acople firme con conectores hembra aéreos.
- Materiales de construcción de la carcasa: Aleación de zinc moldeada a presión con recubrimiento de níquel electrolítico.
- Contactos internos: Aleación de cobre con recubrimiento premium de oro sobre níquel para una óptima conductividad y protección anticorrosión.
- Rango de temperatura operativa: –30 °C a +80 °C.
- Inflamabilidad del material: Clasificación UL 94 V-0 contra propagación de llama.
- Peso neto: 0,023 kg.
- Peso bruto (con embalaje): Aprox. 0,028 kg.
Conexión y uso: El conector se empotra de forma fija en la cara frontal o posterior de paneles mediante pernos M3 estándar o remaches y se suelda internamente a los conductores correspondientes del sistema de audio. Para su uso, se introduce un conector XLR hembra aéreo de forma lineal hasta que el pestillo del cable encaje automáticamente en la muesca de seguridad del chasis; para desconectar la línea, se presiona el seguro desde el terminal aéreo hembra y se extrae.
¿De qué material son los contactos internos de este modelo de chasis macho?
Este modelo de chasis incorpora contactos fabricados en aleación de cobre con un recubrimiento premium de oro sobre níquel. Esta terminación previene de manera absoluta la degradación de la señal o ruidos por sulfatación a lo largo del tiempo.
¿Qué tipo de pernos se requieren para fijar este chasis en un rack o panel?
Este conector incorpora agujeros de montaje lisos para su sujeción mediante pernos avellanados M3 estándar o remaches del mismo diámetro, proporcionando una instalación firme y enrasada en paneles de racks o cajas aéreas.
¿Es compatible con el envío de señales digitales como AES/EBU o protocolos DMX?
Sí, su blindaje galvánico continuo y su baja resistencia de contacto lo hacen completamente apto para transmisiones de audio analógico (salidas de línea/monitoreo) como para protocolos digitales AES/EBU y redes de control de iluminación DMX de 3 pines sobre distancias estándar.
¿Este conector de chasis soporta salpicaduras de agua o lluvia a la intemperie?
No, este componente está calificado para su uso en interiores o ambientes protegidos de la humedad directa. Si requieres máxima estanqueidad industrial resistente al agua para escenarios descubiertos, se debe optar por la línea XLR TOP (True Outdoor Protection) de Neutrik con certificación IP65.
Otras opciones a considerar:
- Neutrik NC3FD-L-1 Conector de Chasis Hembra XLR de 3 Pines (Níquel/Oro)
- Neutrik NC3MD-L-B-1 Conector de Chasis Macho XLR de 3 Pines (Carcasa Negra/Oro)
