NJ3FP6CBAG

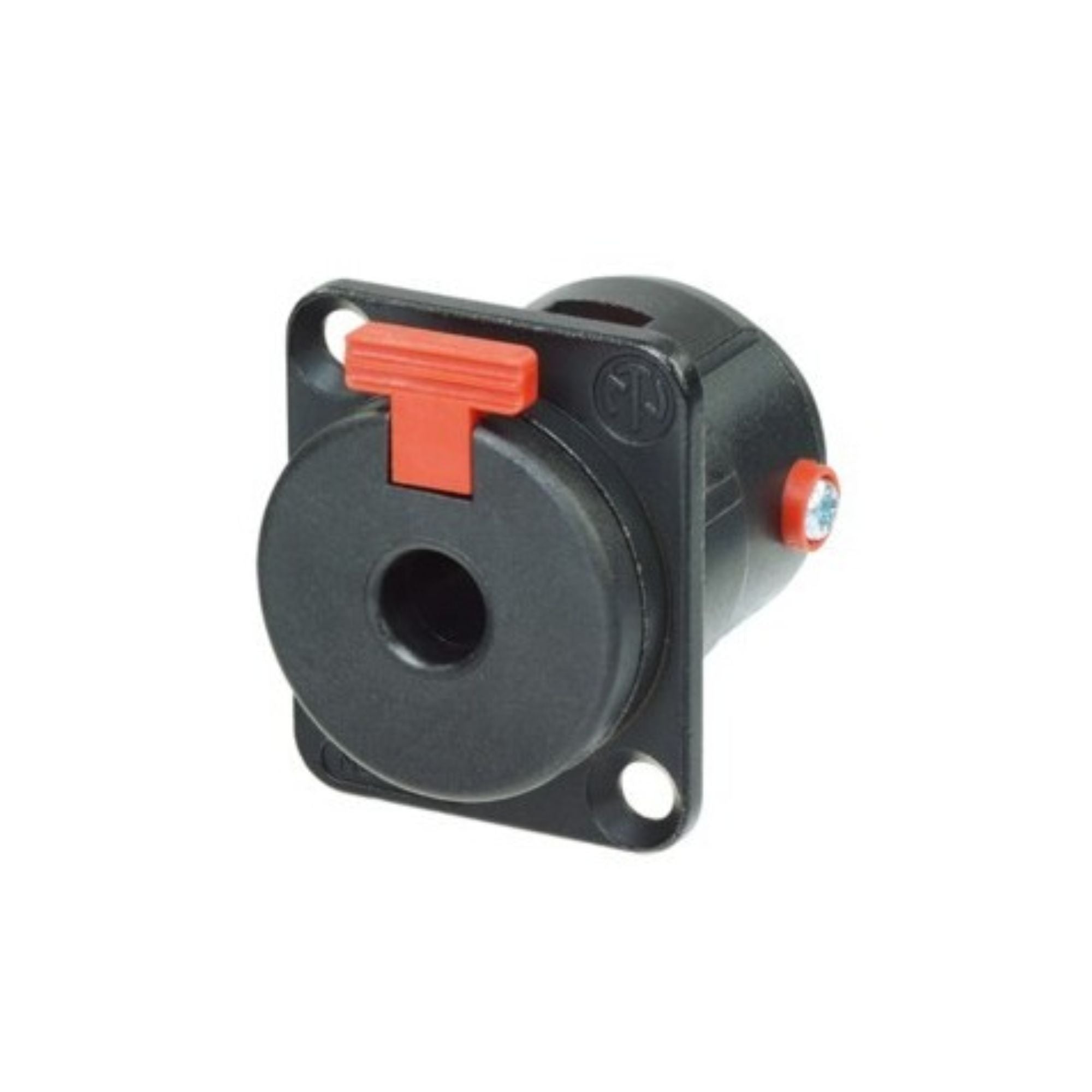

Neutrik Jack Panel Negro Mono/Estereo
Conector de chasis hembra Jack 6,3 mm | Bloqueable | Formato D Carcasa Negra | TRS Estéreo/Mono | Contactos de plata
Complementa tu Compra
Neutrik Jack Panel Negro Mono/Estereo
Conector de chasis hembra Jack de 6,3 mm (1/4") bloqueable de calidad profesional, diseñado con una elegante carcasa negra y contactos de plata para asegurar conexiones estables de alta fidelidad. Su avanzado sistema de retención mecánica previene de manera absoluta las desconexiones accidentales provocadas por tirones o vibraciones en racks y paneles de audio.
Ideal para: Técnicos de sonido, ingenieros de integración, fabricantes de paneles de parcheo (patchbays) y configuradores de racks de efectos o sistemas de amplificación de guitarras y bajos que buscan máxima seguridad en sus terminales de entrada y salida.
Características técnicas:
- Tipo de conector: Conector de chasis hembra Jack de 6,3 mm (1/4").
- Modelo / Serie: Lockable Phone Jacks (NJ3FP6C-BAG).
- Configuración de señal admitida: Mono (TS) o Estéreo / Balanceado (TRS) según el cableado interno realizado.
- Resistencia de contacto inicial: Menor a 6 mΩ.
- Corriente nominal por contacto: 10 A.
- Tensión nominal de operación: Menor a 50 V AC.
- Resistencia de aislamiento inicial: Mayor a 1 GΩ.
- Fuerza de inserción y extracción: Menor a 20 N / Menor a 20 N (cuando el bloqueo está desactivado).
- Terminales de conexión interna: Pines de soldadura directa integrados en la zona trasera.
- Mecanismo de retención integrado: Pestillo de liberación rápida con seguro metálico automático al insertar el plug.
- Materiales de construcción de la carcasa: Aleación de zinc moldeada a presión con recubrimiento de cromo negro.
- Contactos internos: Aleación de bronce con recubrimiento galvánico de plata (2 µm) sobre níquel.
- Rango de temperatura operativa: –25 °C a +70 °C.
- Formato de panel: Chasis normalizado de tamaño tipo D de Neutrik.
- Peso neto: 0,024 kg.
- Peso bruto (con embalaje): Aprox. 0,029 kg.
Conexión y uso: El conector se empotra fijamente en un panel mediante pernos estándar M3 o remaches en formato D, cableándose por soldadura de acuerdo a la aplicación requerida (puntas de masa, vivo y retorno para TRS balanceado). Al introducir el plug de 6,3 mm del cable, este se bloquea de forma automática con un clic firme; para retirar la línea de audio, se debe presionar la pestaña roja exterior ("Push") hacia el panel y extraer el cable de forma lineal.
¿Este conector de panel es mono o estéreo?
Este componente cuenta internamente con 3 contactos de soldadura discretos (Tip, Ring y Sleeve), lo que significa que es nativamente estéreo o balanceado (TRS). Sin embargo, puede utilizarse perfectamente para señales monofónicas o no balanceadas (TS) puenteando o dejando libre el pin del anillo (Ring).
¿Qué significa la denominación "BAG" en este modelo de Neutrik?
La sigla "BAG" determina el acabado de los materiales esenciales: indica que el chasis de aleación cuenta con un revestimiento estético en cromo negro de alta resistencia (Black) y que los contactos internos de bronce están bañados en plata pura (Ag / Argentum) para una máxima conductividad eléctrica.
¿Qué sucede si se tira el cable con fuerza sin presionar la lengüeta roja?
El plug 6,3 mm introducido permanecerá bloqueado firmemente por el trinquete interno del chasis. El mecanismo resiste tirones mecánicos estándar para resguardar la señal de audio de interrupciones o daños en las soldaduras, liberándose de forma exclusiva cuando el usuario hunde manualmente la pestaña roja "Push".
¿Es compatible con las dimensiones estándar de los paneles para conectores XLR de la marca?
Sí, este modelo utiliza la carcasa metálica estandarizada unificada en Formato D de Neutrik. Gracias a esto, comparte exactamente las mismas dimensiones de perforación física y centros de tornillos que un conector XLR clásico (como la serie DL o DLX), permitiendo intercambiar configuraciones en un mismo rack sin modificar el panel.
