ALTOPATCH

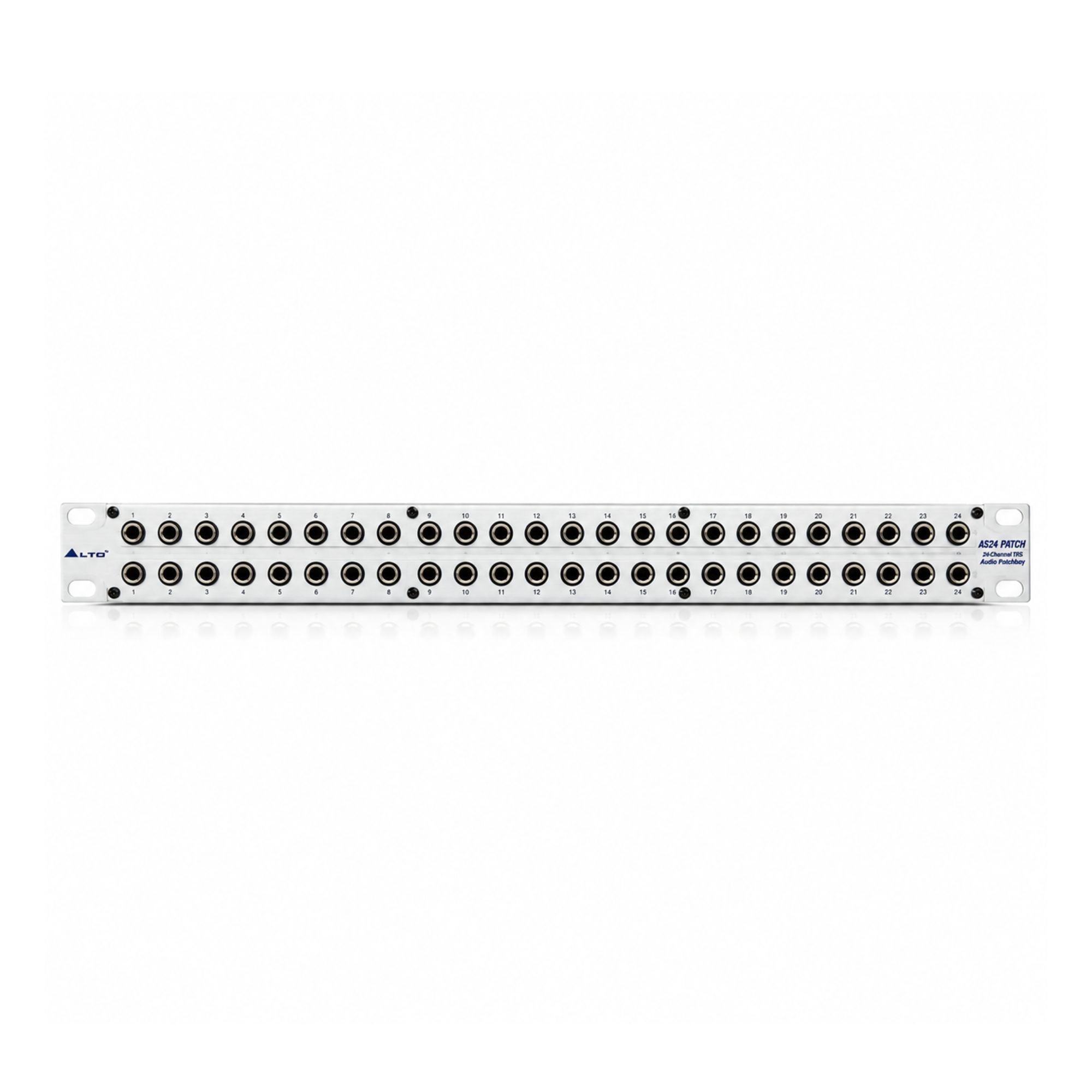

Alto Professional ALTOPATCH Patchera de Rack 24Ch TRS 6,3 mm
1U rack | Patchera pasiva | 48 puntos (24 canales) | TRS 6,3 mm balanceada | 3 modos: Paralelo, Half-Normalled y Abierto.
Complementa tu Compra
Alto Professional ALTOPATCH Patchera de Rack 24Ch TRS 6,3 mm
Llega el momento en que el estudio deja de crecer hacia afuera y empieza a enredarse hacia adentro: para probar un compresor hay que meter la mano detrás del rack, desconectar a ciegas y rezar. Una patchera termina con eso. Todas las entradas y salidas de tus equipos quedan expuestas en el frente, a la altura de la mano, y reconfigurar la cadena de señal pasa de ser una maniobra de diez minutos a un cable de parcheo.
Ideal para: Estudios de grabación y salas de producción que ya tienen procesadores externos, previos y conversores en rack; radios y estudios de post que necesitan reconfigurar rutas según el proyecto; y racks de audio en vivo o instalación donde el acceso trasero es imposible una vez montado.
Características técnicas:
- Tipo: Patchera pasiva de rack, sin alimentación eléctrica.
- Puntos de parcheo: 48 puntos, equivalentes a 24 canales.
- Conectores: Jack TRS de 6,3 mm en panel frontal y trasero.
- Tipo de conexión: Balanceada. Admite también uso no balanceado según el cableado.
- Modos de parcheo: Tres modos seleccionables por par de jacks: Paralelo, Half-Normalled y Abierto (de-normalled).
- Configuración: Cada par de jacks se configura de forma independiente.
- Formato: 1 unidad de rack de 19″.
- Dimensiones (An × Pr × Al): 483 × 85 × 44 mm.
- Peso neto: 1,9 kg.
- Peso bruto (con embalaje): 2,1 kg.
Compatibilidad: Al ser pasiva y balanceada, trabaja con nivel de línea de cualquier equipo profesional: previos de micrófono, compresores, ecualizadores, conversores, interfaces de audio y consolas. Requiere cables TRS de 6,3 mm para el cableado trasero hacia los equipos, y cables de parcheo TRS o TS para el frente. Se monta en cualquier rack estándar de 19″ y ocupa 1U.
¿48 puntos son 48 canales?
No, y conviene tenerlo claro antes de comprar. Son 48 puntos de parcheo organizados en 2 filas de 24, lo que equivale a 24 canales con su entrada y su salida. Cada canal usa un punto arriba y uno abajo. Es la convención de toda la industria: cuando ves “48 puntos” en cualquier marca, hablamos de 24 canales.
¿Qué significan los modos Paralelo, Half-Normalled y Abierto?
Definen qué pasa con la señal cuando no hay cable conectado al frente. En Half-Normalled la señal fluye sola de arriba hacia abajo, y al insertar un cable en el frente puedes tomarla sin cortarla: es el modo más usado en estudio. En Abierto no hay conexión interna, cada punto es independiente y todo se rutea a mano. En Paralelo la señal se duplica hacia el frente y el trasero al mismo tiempo. Lo bueno es que cada par se configura por separado, así que puedes tener modos distintos conviviendo en la misma patchera.
¿Necesita alimentación eléctrica?
No. Es completamente pasiva: no lleva electrónica activa, no consume energía y no agrega ruido ni color a la señal. Solo redirige conexiones. Esa simplicidad es también su mayor virtud, porque no hay nada que se pueda quemar ni que necesite mantenimiento.
¿Sirve para señales de micrófono?
Está pensada para nivel de línea, que es el uso normal de una patchera de estudio. Se puede pasar micrófono, pero con dos advertencias: la señal de micrófono es muy débil y más sensible al ruido, y sobre todo nunca debe circular alimentación phantom por una patchera, porque al insertar o retirar un cable se producen picos que pueden dañar el micrófono o el previo. Si necesitas parchear micrófonos, lo correcto es una pachera de micrófonos con XLR.
¿Qué cables necesito para dejarla operativa?
Dos grupos. Atrás, un cable TRS de 6,3 mm por cada entrada y salida de tus equipos, del largo que necesite tu rack. Adelante, cables de parcheo cortos, de 30 a 60 cm, tantos como rutas quieras tener activas al mismo tiempo. Considera el cableado trasero como parte del presupuesto: en una patchera llena son 48 cables, y conviene armarlos ordenados desde el primer día.
Otras opciones a considerar:
- Si necesitas conectores XLR de chasis para armar tus propios paneles → revisa el Neutrik NC3MD-L-BAG-1.
