Equipo de demostración: con rasgos de uso, embalaje alternativo y sin accesorios. Funcionando con normalidad. Imagen referencial.
$88.320
CompararEn Comparación
Complementa tu Compra
⚠️ Equipo de demostración: con rasgos de uso, embalaje alternativo y sin accesorios. Funcionando con normalidad. Imagen referencial.

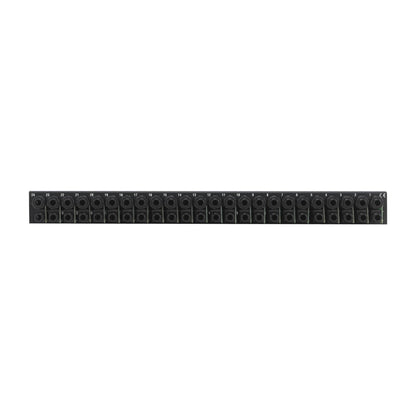

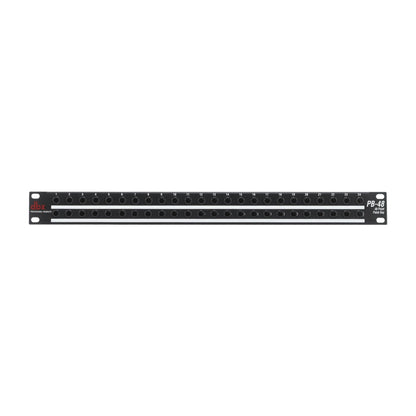

Patchbay analógico pasivo DBX PB48 de 48 puntos (24 pares), formato 1U rack. Conectores Jack TRS 1/4″ en panel frontal y posterior. Modos normalizado y semi-normalizado configurables por canal mediante giro de tarjetas internas PCB. No requiere alimentación eléctrica. Chasis de acero laminado en frío.
Ideal para: Ingenieros de estudio y técnicos de audio que necesitan organizar y rutear señales de audio analógico en su rack de estudio. El PB48 facilita el cambio rápido de rutas de señal entre equipos (consola, procesadores, efectos) sin necesidad de reconectar cables manualmente en cada sesión.
Características técnicas:
Tipo: Patchbay analógico pasivo.
Número de puntos: 48 (24 pares).
Conectores: Jack TRS 1/4″ (panel frontal y posterior), compatible con señales balanceadas (TRS) y no balanceadas (TS).
Modos de operación: Normalizado y semi-normalizado, configurables por canal.
Configuración de modo: Giro manual de tarjetas PCB internas independientes por par.
Chasis: Acero laminado en frío, acabado pintura negra.
Contactos: Conectores de alta retención para uso intensivo.
Dimensiones: 48,2 cm × 4,4 cm × 6,6 cm (estándar rack 19″).
Peso neto: Aprox. 4,4 kg.
Peso bruto (con embalaje): Aprox. 5 kg.
Conexión y uso: Monta el PB48 en tu rack 19″. Conecta los equipos fuente (consola, previos, etc.) a la parte posterior del patchbay y los equipos destino (interfaces, efectos, monitores) al mismo nivel. Desde el panel frontal, parchea fácilmente el ruteo de señal con cables TRS 1/4″. Para cambiar el modo de un canal de normalizado a semi-normalizado, retira la tapa y gira la tarjeta PCB interna del par correspondiente.
¿Qué diferencia hay entre modo normalizado y semi-normalizado?
En modo “normalizado”, la señal fluye automáticamente del punto superior al inferior cuando no hay ningún cable conectado en el frontal. Al insertar un cable en el frontal se corta el flujo automático. En modo “semi-normalizado”, la señal fluye hacia el punto inferior incluso cuando hay un cable conectado en el frontal (no se corta). Esto es útil para monitorear una señal sin interrumpirla. El modo sin conexión interna (non-normal) permite ruteo totalmente manual sin flujo automático.
¿Este patchbay afecta la calidad de audio?
Los patchbays analógicos pasivos de buena calidad como el PB48 tienen un impacto mínimo en la señal de audio cuando los conectores están limpios y en buen estado. La clave es la calidad de los conectores TRS y la resistencia de contacto. El PB48 usa conectores de alta retención diseñados para uso intensivo en entornos de estudio profesional.
