El audio sobre red ha emergido como una tecnología esencial en el mundo actual, permeando en una amplia gama de dispositivos como consolas digitales, procesadores y cajas acústicas. Esta innovación ha transformado radicalmente la gestión de señales de audio en entornos profesionales, ofreciendo una conectividad sin igual y desencadenando nuevas oportunidades creativas.
Para adentrarnos en este tema, es fundamental comprender algunos conceptos clave:
ETHERNET: La estandarización de tecnologías de interconexión en red, conocida como Ethernet, es crucial para el funcionamiento del audio sobre red. Define normas importantes para las redes de audio, incluyendo tipos de cables (cat3, cat5, cat5e, cat6), especificaciones de red (Redes Gigabit) y modos de comunicación (FULL-DUPLEX o HALF-DUPLEX).
FULL-DUPLEX y HALF-DUPLEX: Estos términos se refieren a la capacidad de transmisión de datos en una red. En FULL-DUPLEX, los dispositivos pueden enviar y recibir datos simultáneamente, mientras que en HALF-DUPLEX, solo pueden hacer una cosa a la vez, ya sea enviar o recibir.
Algunos modelos de red referencial: Los modelos OSI y TCP/IP proporcionan un marco completo para la comunicación de datos en red. El Modelo OSI opera a través de 7 capas, mientras que el Modelo TCP/IP opera a través de 4 capas, permitiendo un flujo eficiente y confiable de información.
Cables de Red: La Importancia de la Categorización
Los cables de red, también conocidos como cables de par trenzado, se clasifican en diferentes categorías según sus capacidades de transmisión. Desde CAT 5 hasta CAT 7, cada categoría ofrece diferentes velocidades y frecuencias de transmisión, adaptándose a las necesidades específicas de cada sistema de audio sobre red.
Conociendo algunas de las características de audio sobre red veremos algunos de los protocolos mas utilizados:
AES50: Desarrollado por Sony Pro-Audio Lab en 2005 y posteriormente adquirido por Klark Teknik y MusicGroup. Opera en la capa 1 de ETHERNET y soporta hasta 192 canales a 96 kHz, siendo compatible con equipos de marcas como MIDAS, KLARK TEKNIC y BEHRINGER.
DANTE: Desarrollado por Audinate® en 2006, trabaja en la capa 3 de ETHERNET y permite la transmisión de hasta 512 canales bidireccionales a 48 kHz en una red de 1GB. Es utilizado por marcas líderes como Yamaha, SSL y Focusrite.
SOUNDGRID: Creado por Waves en 2006, opera en la capa 2 de ETHERNET y soporta hasta 128 canales bidireccionales a 96 kHz en una red de 1GB. Es ampliamente utilizado en aplicaciones profesionales propias.
MADI: Conocido como Multichannel Audio Digital Interface, MADI fue desarrollado por SSL, SONY y STUDER. Ofrece una baja latencia y admite hasta 64 canales bidireccionales a 96 kHz o 48 kHz, siendo utilizado por marcas como SSL, DIGICO y SOUNDCRAFT.

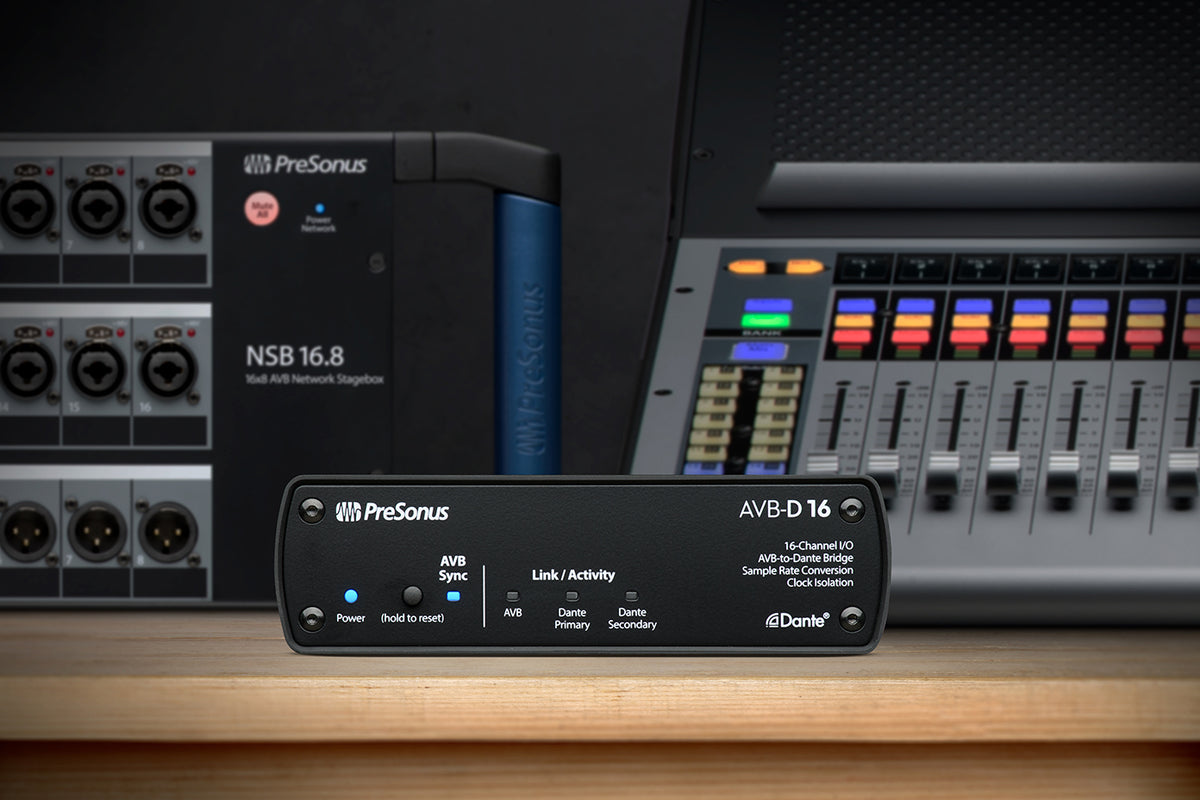

AVB: Desarrollado por el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE), opera en la capa 2 de ETHERNET. Ofrece un Master Clock integrado y permite que el audio viaje en paquetes de 8 canales. Se utiliza un switch especial para AVB y puede soportar hasta 256 dispositivos conectados a la red. Equipos como Presonus permiten hasta 64 canales utilizando este protocolo, junto con marcas como Avid, SSL y Presonus.
MILAN: Diseñado en base al protocolo AVB (compatible) por una gran gama de diseñadores de grandes marcas , asegura la interoperabilidad entre dispositivos de diferentes fabricantes, garantizando una calidad de sonido excepcional y una sincronización precisa. Ofrece redundancia incorporada y simplifica la configuración de la red de audio, haciéndola accesible para usuarios con diferentes niveles de habilidad técnica.
Cada uno de estos protocolos ofrece características específicas en términos de capacidad de canales, frecuencia de muestreo y compatibilidad con diferentes marcas y equipos.
En resumen, el audio sobre red ha revolucionado la industria del sonido, ofreciendo una conectividad y versatilidad sin precedentes. Con una amplia gama de protocolos disponibles, los profesionales del audio tienen a su disposición herramientas poderosas para mejorar su rendimiento y eficiencia en cualquier entorno de trabajo. Es esencial profundizar en el conocimiento de estos protocolos para aprovechar al máximo sus beneficios y garantizar un desempeño óptimo en todas las aplicaciones de audio.
Reseña autor:
Andre Cancino es técnico en sonido chileno con una sólida experiencia como sonidista FOH y monitores. Desde febrero de 2022, ha sido el sonidista FOH para Polimá Westcoast, participando en giras internacionales por España, Inglaterra, Uruguay, México, Perú, Bolivia, festival de viña 2023, Canadá, Estados Unidos. Anteriormente, trabajó con Tomo Como Rey y Gondwana en FOH, también trabajó con Weichafe, Amanitas, El Cruce, entre otras como sonidista de monitores. A partir de 2022, Andre incursionó en el mundo del audio sobre red al comenzar a utilizar la consola LV1 de Waves en giras, ampliando así su experiencia técnica y profesional.
